架空绝缘电缆

产品详情

架空电缆通常被称为架空电力电缆，导体可以是铜或铝。四通电缆供应商可提供单芯铜或铝架空绝缘电缆、铜扁架空电力电缆和ABC架空集束电缆。电缆也可根据IEC标准制造。这些电缆广泛应用于全球电力传输系统和列车运行信号系统。

架空绝缘电缆技术参数

1. 额定电压：0.6/1KV，10KV。
2. 电缆长期允许工作温度：PVC绝缘70℃，交联聚乙烯绝缘90℃。
3. 短路（最长时间不超过5秒）时电缆最高温度：PVC绝缘160℃，高密度聚乙烯绝缘150℃，交联聚乙烯绝缘250℃。
4. 电缆敷设环境温度不低于：-20℃。
5. 电缆允许弯曲半径：
   - 额定电压1KV电缆：
   • 电缆外径（D）小于25mm，应不小于4D。
   • 电缆外径（D）为25mm及以上，应不小于6D。
   • 额定电压10KV电缆：
   • 电缆外径应不小于20（D + d），其中D减去电缆实际外径。

架空绝缘电缆执行标准

• 1KV架空绝缘电缆：GB12527-90等效于国际电工委员会的IEC60502和IEC227。
• 10KV架空绝缘电缆：GB14049-93等效于国际电工委员会的IEC60502。

架空绝缘电缆应用

架空绝缘电缆是用于架空输电线路输送电力的新产品系列，是电网建设和改造以及10kV输电线路的首选。它是最适合线路维护和安全的系列产品。软铜芯产品适用于变压器引线。

适用于多雷区

架空绝缘电缆由于有一层绝缘保护，可减少线路雷击吸引。即使有雷击，影响也会小得多，可减少接地故障的停电时间。

旧城改造

由于架空绝缘电缆导体可承受15kV电压，绝缘电缆与建筑物的最小垂直距离为1m，水平距离为0.75m。因此，用10kv架空绝缘电缆代替低压干线，直接进入负荷中心，缩短低压电网供电半径是旧城改造中经过验证的配电方式。

架空绝缘电缆特点

1. 耐候性：高压架空绝缘电缆除了满足高电气性能要求外，还需要良好的耐候性，以便在阳光照射下长期安全工作。有利的抗台风性，使用架空绝缘电缆导体，导体的瞬时碰撞不会导致短路，减少故障，大大提高线路抗台风能力。
2. 绝缘水平：架空绝缘电缆使用时，明显优于一般交联电缆。而且，架空电缆通过主绝缘和空气介质承受绝缘性能。因此，综合来看，架空电缆的绝缘水平更高。
3. 良好的耐腐蚀性：由于有外绝缘层，裸线的氧化和腐蚀程度小，耐腐蚀性强，可延长线路使用寿命。
4. 防破坏：架空绝缘电缆减少了树木和灰尘等外部因素的影响，减少了短路和接地事故。

架空绝缘电缆型号

• JKL 铜芯聚乙烯绝缘架空电缆
• JKLY 铝芯聚乙烯绝缘架空电缆
• JKYJ 铜芯交联聚乙烯绝缘架空电缆
• JKTRYJ 软铜芯交联聚乙烯绝缘架空电缆
• JKLYJ 铝芯交联乙烯绝缘架空电缆
• JKLHYJ 铝芯交联聚乙烯绝缘架空电缆
• JKTRY 软铜芯聚乙烯绝缘架空电缆
• JKLHY 铝芯聚乙烯绝缘架空电缆

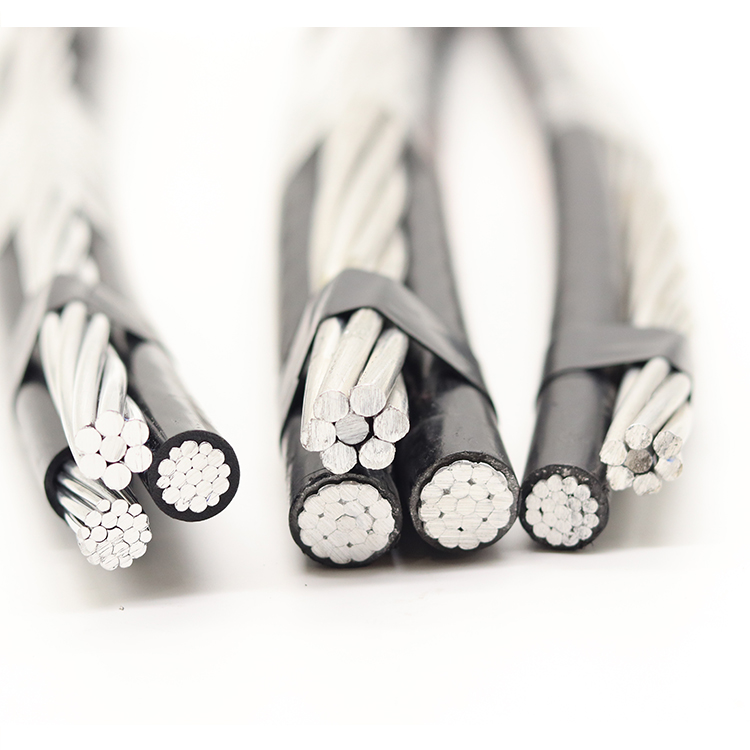

ABC电缆（架空集束电缆）

ABC电缆（架空集束电缆）描述

• 额定电压：0.6/1kV架空电缆
• 导体：铝
• 绝缘：XLPE/PVC/PE
• 服务线：相线+中性线
• 标准：IEC 60502 BS 7870

ABC电缆（架空集束电缆）应用

架空集束电缆，称为ABC电缆，与传统的裸导体架空电缆相比，是架空配电的非常好的选择。

铝和铜架空绝缘电缆

铝和铜架空绝缘电缆描述

架空电缆指以下项目：
1. 铜芯交联聚乙烯绝缘架空电缆
2. 软铜芯交联聚乙烯绝缘架空电缆
3. 铝芯交联聚乙烯绝缘架空电缆
4. 铝合金芯交联聚乙烯绝缘架空电缆
5. 额定电压1kv
6. 工作温度不低于-20ºC
7. 标准IEC、BS AS和中国国家标准

铝和铜架空绝缘电缆应用

这些架空或空中电缆是用于架空输电线路输送电力的电力电缆系列。是电网建设和改造的最佳选择，是最适合线路安全和维护的产品。软铜芯用于变压器引线。

敷设注意事项

敷设架空电缆作为进户线时，应保持电缆与树木的一定距离。
