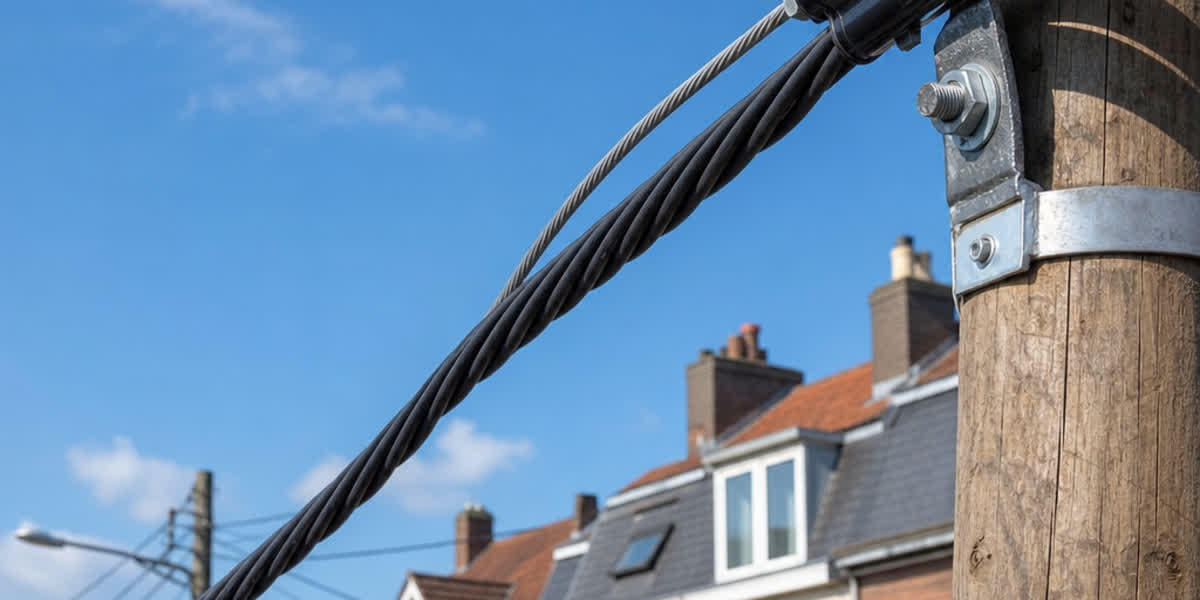

ABC 架空绝缘电缆 vs 架空裸导线：完整对比选型指南（2026版）
ABC 架空绝缘电缆 vs 架空裸导线：完整对比选型指南（2026版）
架空绝缘电缆（ABC, Aerial Bundled Cable）与传统的架空裸导线是两种截然不同的架空输电方案。ABC 电缆将绝缘相导线围绕承载钢索或自承式绞合，而裸导线则依靠空气间隙和绝缘子串实现相间绝缘。在全球电力行业向着更高安全标准、更低线路损耗、更强环境适应性发展的趋势下，ABC 电缆在城市配电网、林区线路、沿海腐蚀环境及人口密集区域的应用正快速增长。本指南从技术规格、安装成本、运行维护、安全性能及国际标准（IEC 60502-2、BS 7870、NFC 33-209、IEEE、ICEAS-66-524）等维度进行全面对比，帮助电力工程师和项目决策者选择最优方案。
💡 核心洞察：在配电网电压等级（0.6/1 kV 至 33 kV）下，ABC 电缆的线路总成本（含安装运维）通常比裸导线方案低15%–25%，主要得益于其更小的走廊宽度、更简单的杆塔结构和更低的维护频率。
一、ABC 架空绝缘电缆 vs 裸导线：快速对比总览
| 对比维度 | ABC 架空绝缘电缆 | 架空裸导线 |
|---|---|---|
| 导体结构 | 绝缘相导体绞合在承载钢索上（自承式），或四芯/三芯绞合 | 裸相导线通过绝缘子串悬挂，相间由空气间隔绝缘 |
| 绝缘层 | 交联聚乙烯（XLPE，90°C）或高密度聚乙烯（HDPE，75°C）；额定厚度 2.0–4.5 mm（取决于电压等级） | 无绝缘——依赖空气间隙（典型相间距：配电 0.3–1.2 m，输电 > 3 m） |
| 电压等级 | 低压 0.6/1 kV，中压 6.6–33 kV | 全范围：低压至超高压（最高 1200 kV） |
| 承载方式 | 集束自承式（绞合）或独立承载钢索 | 绝缘子串悬挂于横担 |
| 杆塔荷载 | 较低（单根紧凑型，风荷载小） | 较高（多根分离导线，横担长，风荷载大） |
| 短路容量 | 取决于导体截面 + 钢索截面 | 取决于导体截面 |
| 典型截面 | 16–240 mm²（相导体）+ 16–95 mm²（中性线/钢索） | 16–630 mm² |
| 适用距离 | 配电网络：跨度 40–120 m（架空），30–80 m（林区） | 配电至长距离输电：跨度 50–500 m |
| 事故风险 | 断线后绝缘保持，触电风险极低 | 断线直接接触地面→高触电和火灾风险 |
二、技术规格详细对比
2.1 导体材料
| 项目 | ABC 电缆 | 裸导线 |
|---|---|---|
| 常用导体 | 电工用铝（1350-H19）、硬拉铜或铝合金 | 铝 1350-H19、铝合金 6201-T81（AAAC）、钢芯铝绞线（ACSR） |
| 承载钢索/中性线 | 镀锌钢绞线（按照 BS 183 / ASTM A475）或铝合金（AACSR 型） | 无——不适用 |
| 导电率（铝） | 61% IACS（IEC 60189） | 61% IACS（铝 1350），52.5–53.5% IACS（AAAC 6201） |
| 力学性能 | 抗拉强度由承载钢索决定：1200–1600 MPa（钢索级） | 导体自身承受所有机械荷载（ACSR 钢芯 1400–1800 MPa） |
2.2 绝缘与屏蔽
ABC 绝缘层（依据 IEC 60502-2 / BS 7870）：
| 电压等级 | 导体标称截面 | XLPE 绝缘标称厚度 | 绝缘材料规范 |
|---|---|---|---|
| 0.6/1 kV | 16–240 mm² | 1.0–1.4 mm | IEC 60502-1 |
| 6.6/11 kV | 25–240 mm² | 3.4 mm | IEC 60502-2 |
| 12/20 kV | 25–240 mm² | 4.5 mm | IEC 60502-2 |
| 18/30 kV | 25–240 mm² | 5.5 mm | IEC 60502-2 |
⚠️ ABC 关键安全特性：XLPE 绝缘层按 IEC 60502-2 经交流耐压试验（试验电压 3.5 U₀，5 分钟）及局部放电试验（≤ 5 pC），确保制造缺陷极低。所有 11 kV 及以上 ABC 电缆应具备半导电屏蔽层和金属屏蔽层。
2.3 电气参数对比
| 参数 | ABC 电缆（240 mm²，11 kV） | 裸导线（240 mm² AAC，11 kV） |
|---|---|---|
| 直流电阻（20°C） | 0.125 Ω/km（相导体） | 0.119 Ω/km（等效） |
| 交流电阻（90°C） | 0.160 Ω/km | 0.128 Ω/km（75°C max） |
| 相间电容 | 0.25–0.45 μF/km（绞合结构） | 0.005–0.012 μF/km（分离空气间隙） |
| 充电电流（11 kV） | 0.5–1.0 A/km（高电容→长线路末端电压升高） | 0.01–0.02 A/km（可忽略） |
| 电感 | 0.25–0.35 mH/km | 1.0–1.3 mH/km（相间距离更大） |
| 线路电抗 | 0.08–0.11 Ω/km | 0.31–0.41 Ω/km |
💡 工程含义：ABC 电缆的低电感使电压降减少约 60–75%，但高电容在长距离（> 5 km）时需考虑充电电流和 Ferranti 效应。裸导线则相反——电抗主导电压降，电容可忽略。
2.4 载流量（Ampacity）对比
条件：空气温度 40°C，太阳辐射 1000 W/m²，风速 0.6 m/s
| 截面 | ABC XLPE（90°C） | 裸导线（75°C，阳极氧化铝） |
|---|---|---|
| 50 mm² | 175 A | 205 A |
| 95 mm² | 270 A | 320 A |
| 120 mm² | 315 A | 370 A |
| 150 mm² | 355 A | 420 A |
| 185 mm² | 400 A | 475 A |
| 240 mm² | 470 A | 560 A |
⚠️ 注意：ABC 的载流量比同截面裸导线低 15–20%，因为绝缘层阻碍了热量散失。在扩容改造项目中，可能需要选择大一到两档截面的 ABC 电缆以达到相同载流量。
三、应用场景对比
3.1 ABC 电缆优势场景
| 应用场景 | 原因 | 典型案例 |
|---|---|---|
| 城市密集建成区 | 走廊宽度窄（0.3–0.6 m vs 裸导线 1.5–3 m）；建筑物间距近 | 欧洲城市配电网（法国、英国、德国广泛采用） |
| 林区及森林 | 无火花风险（无裸导线放电引发火灾）；树枝可短暂接触而不跳闸 | 澳大利亚林火高风险区域（NSW Rural Fire Service 规定） |
| 沿海/工业腐蚀区 | XLPE 绝缘为导体提供额外腐蚀防护 | 中东、东南亚沿海城市 |
| 需要提升容量 | 低电抗（0.08–0.11 Ω/km）提供更好的低压降 | 老旧城市配电网扩容（替换裸导线，不更换杆塔） |
| 环保要求 | 走廊宽度小 → 树木修剪减少 50–70% | 欧洲生物多样性敏感区 |
| 人口密集低层区 | 断线后安全（绝缘保持，不会直接触地带电） | 发展中国家城郊配电网 |
3.2 裸导线优势场景
| 应用场景 | 原因 | 典型案例 |
|---|---|---|
| 长距离输电（> 10 km） | 不需要补偿充电电流；更高的经济输电容量 | 主干输电线路 69 kV–765 kV |
| 高空跨越（> 200 m 档距） | 重量更轻，弧垂控制更容易 | 跨河、跨山谷大跨越 |
| 超高压（> 35 kV） | ABC 经济性随电压升高快速下降 | 输电主干网 |
| 极端冰荷载区域 | 裸导线积冰后可通过电流融冰；ABC 绝缘层限制融冰能力 | 中国北部、加拿大、俄罗斯 |
| 需频繁线路改迁 | 裸导线跳线、T 接更快捷方便 | 临时施工用电、矿区频繁迁移线路 |
| 极端高温（> 50°C） | 裸导线散热更好，载流量衰减更小 | 中东沙漠地带 |
3.3 决策矩阵
ABC 电缆 裸导线
─────── ─────
城市配电网 ★★★★★ ★★★
林区/森林线路 ★★★★★ ★★
沿海/腐蚀环境 ★★★★ ★★★
长距离输电（> 10 km） ★★ ★★★★★
大跨度（> 200 m） ★★ ★★★★★
短距离配电（< 5 km） ★★★★★ ★★★★
容量升级（电杆不换） ★★★★★ ★★
极端冰荷区域 ★★ ★★★★
临时/频繁改迁线路 ★★★ ★★★★
环境敏感/走廊受限 ★★★★★ ★★★
四、经济性对比
4.1 初始投资
| 成本项目 | ABC 电缆（11 kV，240 mm²） | 裸导线（240 mm² AAC，11 kV） |
|---|---|---|
| 材料成本（每 km） | $8,000–12,000（含绝缘相+承载钢索+附件） | $4,000–6,000（仅导线，不含绝缘子） |
| 绝缘子与金具 | $2,000–3,000（紧凑终端、悬垂线夹、耐张线夹） | $4,000–8,000（绝缘子串+金具，每相分离） |
| 杆塔 | $3,000–5,000（轻型单柱，短横担或无横担） | $5,000–10,000（中型杆塔，长横担） |
| 安装人工 | $3,000–4,500 | $5,000–7,000 |
| 走廊清理与赔偿 | $1,000–2,000（窄走廊） | $3,000–5,000（宽走廊，树木修剪更多） |
| 初次合计 | $17,000–26,500/km | $21,000–36,000/km |
ABC 初始投资比裸导线低 18%–27%——主要节省来自杆塔简化和走廊清理。
4.2 全生命周期成本（20 年）
| 成本项目 | ABC 电缆 | 裸导线 |
|---|---|---|
| 初始投资 | $22,000/km | $29,000/km |
| 运维费用（年） | $200–400/km | $500–1,000/km |
| 20 年运维总成本 | $4,000–8,000/km | $10,000–20,000/km |
| 故障修复（预计 20 年） | $1,000–3,000/km（故障率低） | $3,000–6,000/km（故障率较高） |
| 20 年总成本 | $27,000–33,000/km | $42,000–55,000/km |
| 与裸导线对比 | 节省 35–40% | — |
五、安装对比
5.1 ABC 电缆安装特点
- 放线方式：采用集束放线架将各相导体同步放出，保持绞合结构
- 张力要求：张力较低（5–8 kN 典型），放线速度 2–3 km/h
- 杆塔简化：通常不需要横担——钢索直接锚固于杆顶或专用支架
- 中间接续：每相分别用绝缘穿刺线夹或预制冷缩接头
- 终端处理：使用专用 ABC 终端盒，实现绝缘过渡 + 防潮密封
- 特殊工具：需要 ABC 专用放线滑车（滚轮间距匹配集束外径）
5.2 裸导线安装特点
- 放线方式：每相分别放线，独立张力控制
- 张力要求：张力较高（10–25% RTS），复杂的弧垂-张力计算
- 杆塔安装：需要横担、绝缘子串、金具——每相分离悬挂
- 接续：全张力压接接续管（需压接机和匹配模具）
- 对地距离：需严格遵守最小对地安全距离（NESC/IEC）
- 防护设施：防振锤、间隔棒等附件
六、维护与运维对比
| 维护项目 | ABC 电缆 | 裸导线 |
|---|---|---|
| 日常巡线 | 1 次/年（目视检查绝缘表面、钢索状态） | 2 次/年（检查绝缘子、金具、弧垂） |
| 树枝修剪 | 走廊 2–3 m（仅防止大树枝挤压） | 走廊 5–8 m（全宽度间隙维护） |
| 绝缘检查 | 每 3–5 年绝缘电阻测试（1000 V DC 兆欧表）；局部放电检测可选 | 不适用 |
| 弧垂调整 | 几乎不需要——钢索蠕变远低于导体蠕变 | 需每 5–10 年检查并可能调整 |
| 腐蚀检查 | 绝缘层保护导体；主要检查钢索和接线端子 | 导体、绝缘子、金具全面检查 |
| 故障定位 | 相对困难——绝缘层遮挡目视故障点；需专用电缆故障定位仪 | 目视即可发现断线、电弧痕迹 |
| 故障修复 | 需剥绝缘、冷缩接头；修复时间更长（每处 2–4 小时） | 直接压接或更换档距；修复更快（每处 0.5–1 小时） |
| 清洗 | 不需要 | 工业/沿海区域每 3–5 年清洗绝缘子 |
七、安全性能对比（关键差异）
| 安全维度 | ABC 电缆 | 裸导线 |
|---|---|---|
| 断线安全 | ✅ 断线后绝缘保持，感应电流极小，不会立即造成触电或火灾 | ❌ 断线直接接触地面、树木、车辆——高触电和火灾风险 |
| 鸟害/动物 | ✅ 绝缘层防止相间短路（鸟类、树枝、小动物） | ❌ 鸟类、树枝、动物瞬间形成相间短路 |
| 雷击 | ⚠️ 绝缘层不阻雷——但可降低感应过电压幅值 | ⚠️ 避雷线/避雷器防护 |
| 接触安全 | ✅ 公众可接触绝缘表面（在安装高度≥3 m 条件下仍然安全） | ❌ 任何接触都是致命危险 |
| 火灾风险 | ✅ 极小——无裸导线电弧引发干草、树叶燃烧 | ❌ 显著——断线电弧是林火主因 |
| 蓄意破坏/盗电 | ✅ 绝缘层阻挡非法接线 | ❌ 裸导线容易非法T接 |
🔥 典型案例：澳大利亚 2009 年"黑色星期六"林火后，维多利亚州强制规定高风险林区配电线路必须更换为 ABC 电缆或地埋电缆。英国能源网络协会（ENA）也推荐优先在城郊林区采用 ABC。
八、国际标准与规范
| 标准 | 适用范围 |
|---|---|
| IEC 60502-2 | 额定电压 6–30 kV 挤包绝缘电力电缆（ABC 绝缘和屏蔽要求） |
| BS 7870 | LV 和 MV ABC 电缆——英国标准，全球广泛参考 |
| NFC 33-209 | 法国标准——架空绝缘集束电缆（架空绝缘电缆） |
| AS/NZS 3560 | 澳大利亚/新西兰——架空配电用自承式绝缘电缆 |
| ICEA S-66-524 | 架空绝缘电缆——美国绝缘电缆工程师协会标准 |
| IEEE 524 | 架空输电线路导线安装指南（适用于裸导线） |
| IEC 61089 | 圆线同心绞架空导线（裸导线通用标准） |
| ASTM B232 / B399 | ACSR 和 AAAC 裸导线标准 |
| IEC 60038 | IEC 标准电压（ABC 额定电压体系） |
| EN 50397 | 额定电压 1–36 kV 架空绝缘电缆及附件 |
九、常见问题解答（FAQ）
1. ABC 电缆的最高适用电压等级是多少？ 商用 ABC 产品通常最高至 33 kV（IEC 60502-2）。超过 33 kV 后，绝缘层成本、电容充电电流和经济性使其不具竞争力。对于 35 kV 以上线路，裸导线仍为标准选择。
2. ABC 电缆在雷击条件下的表现如何？ ABC 的绝缘层不能阻隔雷击——直击雷仍会造成绝缘击穿。但 ABC 的紧凑结构（相间距离小）使感应过电压幅值低于裸导线，且绝缘可承受部分过电压。建议在雷暴日 > 40 天/年的地区安装避雷器。
3. ABC 电缆的预期使用寿命是多长？ 在正常环境条件下，XLPE 绝缘 ABC 电缆的设计使用寿命为 30–40 年。影响寿命的关键因素包括：工作温度（每超 8°C 将缩短一半寿命）、紫外辐射（需抗 UV 护套等级）、安装质量及环境腐蚀性。
4. ABC 电缆能否改变线路走向或 T 接分支？ 可以。ABC 配备专用 T 接盒（绝缘穿刺线夹或预制冷缩分支接头），可在不断电或微停电情况下实现分支。每个 T 接点安装时间约 30–45 分钟。
5. 从裸导线改造成 ABC 电缆是否可以利用原有杆塔？ 通常可以。ABC 更轻的荷载和更小的风压面使大多数 10–15 m 配电杆塔无需更换即可承载 ABC。但需验证杆塔基础承载力、横担强度及对地/对建筑距离是否满足 ABC 弧垂特性（ABC 弧垂通常略大于同截面裸导线）。
6. ABC 电缆与地埋电缆相比经济性如何？ ABC 电缆的安装成本大约是直埋地埋电缆的30–40%，且施工周期短 50–70%。但地埋电缆具有不受天气影响（风暴、覆冰）和维护需求更低的优势。建议在城市核心景观区优选地埋，城郊/林区优选 ABC。
7. ABC 电缆的弯曲半径是多少？ 依据 BS 7870 和 IEC 60502-2，安装期间最小弯曲半径为 15×D（D = 电缆外径），长期固定后最小为 12×D。例如，外径 40 mm 的 11 kV ABC 电缆安装弯曲半径为 600 mm。
8. ABC 电缆能否运行在冰荷载条件下？ 可以，但需注意： - ABC 的绝缘层会限制融冰电流（裸导线可通过短路电流融冰） - 采用加强承载钢索（高强度镀锌钢）对应冰荷载 - 覆冰增加了绝缘表面覆冰脱落风险——需设计防冰跳线装置
十、结论与选型建议
何时选择 ABC 架空绝缘电缆
- ✅ 城市配电网 —— 走廊受限、人口密集、安全要求高
- ✅ 林区/森林区域 —— 火灾风险最小化优先
- ✅ 沿海腐蚀环境 —— 绝缘层保护导体，延长寿命
- ✅ 容量升级项目 —— 利用原有杆塔，不增加走廊宽度
- ✅ 电压 ≤ 33 kV —— 经济性和技术可行性达到最佳平衡
何时选择架空裸导线
- ✅ 输电主干线（> 33 kV） —— 经济性和技术实践已成熟
- ✅ 长距离线路（> 10 km） —— 避免充电电流补偿
- ✅ 大跨度（> 200 m） —— 重量、弧垂控制更优
- ✅ 极端冰荷载 —— 融冰能力更灵活
- ✅ 需频繁线路改迁 —— 接续和T接更迅速
参考文献
| 标准/文献 | 主题 |
|---|---|
| IEC 60502-2:2021 | 额定电压 6 kV 至 30 kV 挤包绝缘电力电缆 |
| BS 7870:2011 | LV 和 MV 架空绝缘电缆标准 |
| AS/NZS 3560:2014 | 架空配电用自承式绝缘电缆 |
| NFC 33-209:2000 | 法国架空绝缘集束电缆标准 |
| ICEA S-66-524:2016 | 架空绝缘电缆标准 |
| IEEE 524:2016 | 架空输电线路导线安装指南 |
| IEC 61089:1991+A1 | 圆线同心绞架空导线 |
| CIGRE TB 722 | 架空配电线路绝缘与保护 |
| ENA TS 41-24 | 英国——架空绝缘电缆系统规范 |
| 澳大利亚 RFS "电网安全政策" | 林火风险区域配电网规定 |
